Persyaratan torsi untuk baut flensa adalah aspek penting untuk memastikan keamanan dan efisiensi koneksi flensa. Sebagai pemasok flensa, saya telah melihat secara langsung bagaimana mendapatkan torsi yang benar dapat membuat atau memecahkan proyek. Di blog ini, saya akan memecah apa yang perlu Anda ketahui tentang torsi baut flensa, termasuk mengapa itu penting, bagaimana menghitungnya, dan kesalahan umum yang harus dihindari.
Mengapa torsi penting dalam koneksi flensa
Pertama, mari kita bicara tentang mengapa torsi sangat penting. Saat Anda menghubungkan dua flensa bersama, baut adalah apa yang menahan segalanya. Jika baut tidak dikencangkan ke torsi yang benar, itu dapat menyebabkan sejumlah masalah.
Untuk satu, di bawah - baut yang dikencangkan dapat menyebabkan kebocoran. Flensa sering digunakan dalam sistem yang membawa cairan atau gas di bawah tekanan. Jika baut tidak memberikan kekuatan penjepitan yang cukup, ada risiko bahwa cairan dapat merembes ke sendi flensa. Ini tidak hanya menyebabkan hilangnya produk tetapi juga bisa menjadi bahaya keamanan, terutama jika cairannya beracun, mudah terbakar, atau korosif.
Di sisi lain, baut yang dikencangkan bisa sama buruknya. Torsi yang berlebihan dapat menyebabkan baut meregangkan atau bahkan pecah. Itu juga dapat merusak flensa itu sendiri, yang menyebabkan deformasi atau retak. Dalam kasus yang ekstrem, koneksi flensa yang terlalu kencang dapat gagal secara bencana, menempatkan orang dan peralatan dalam risiko.
Faktor -faktor yang mempengaruhi torsi baut flensa
Beberapa faktor ikut berperan saat menentukan torsi yang tepat untuk baut flensa.
Ukuran dan tingkat baut
Ukuran dan tingkat baut adalah dua faktor terpenting. Baut yang lebih besar umumnya membutuhkan lebih banyak torsi untuk mencapai gaya penjepit yang sama dengan yang lebih kecil. Tingkat baut, yang menunjukkan kekuatannya, juga mempengaruhi persyaratan torsi. Baut tingkat yang lebih tinggi dapat menahan lebih banyak torsi dan sering digunakan dalam aplikasi di mana diperlukan kekuatan penjepit yang lebih tinggi.
Bahan dan jenis flensa
Bahan flensa dan jenisnya juga penting. Misalnya, aFlensa baja karbon palsumungkin memiliki persyaratan torsi yang berbeda dibandingkan dengan aFlensa stainless steel palsu. Bahan yang berbeda memiliki koefisien gesekan yang berbeda, yang dapat mempengaruhi seberapa banyak torsi yang diperlukan untuk mencapai gaya penjepit yang diinginkan.
Kondisi operasi
Kondisi di mana flensa akan beroperasi sangat penting. Jika sistem akan mengalami suhu tinggi, getaran, atau fluktuasi tekanan, baut mungkin perlu dikencangkan ke torsi yang lebih tinggi untuk mempertahankan koneksi yang aman.
Menghitung torsi baut flensa
Menghitung torsi yang benar untuk baut flensa tidak selalu mudah, tetapi ada beberapa pedoman umum dan formula yang dapat Anda gunakan.
Salah satu metode umum adalah menggunakan rumus torsi:
[T = k \ kali d \ kali f]
Di mana:
- (T) adalah torsi dalam kaki - pound (atau Newton - meter jika Anda menggunakan sistem metrik).
- (K) adalah faktor mur, yang memperhitungkan gesekan antara mur dan benang baut dan mur dan permukaan flensa. Nilai (k) biasanya berkisar dari 0,1 hingga 0,3, tergantung pada faktor -faktor seperti permukaan akhir dan pelumasan.
- (D) adalah diameter nominal baut dalam inci (atau milimeter).
- (F) adalah gaya penjepit yang diinginkan dalam pound (atau newton).
Gaya penjepit yang diinginkan (F) dapat ditentukan berdasarkan tekanan di dalam sistem dan luas sambungan flensa. Namun, penting untuk dicatat bahwa ini adalah formula yang disederhanakan, dan dalam aplikasi dunia nyata, Anda mungkin perlu berkonsultasi dengan standar industri atau spesifikasi teknik untuk perhitungan yang lebih akurat.
Standar Industri untuk Torsi Baut Flange
Ada beberapa standar industri yang memberikan pedoman untuk torsi baut flensa. Sebagai contoh, American Society of Mechanical Engineers (ASME) telah mengembangkan standar seperti ASME B16.5 dan ASME B16.47, yang mencakup desain, bahan, dan pemasangan flensa dan koneksi flensa. Standar -standar ini termasuk tabel dan formula untuk menentukan torsi yang benar untuk berbagai ukuran baut, nilai, dan jenis flensa.
Organisasi Internasional untuk Standardisasi (ISO) juga memiliki standar yang sama, seperti ISO 7005, yang memberikan spesifikasi untuk flensa baja. Mengikuti standar -standar ini sangat penting untuk memastikan keamanan dan keandalan koneksi flensa Anda.
Kesalahan umum dalam torsi baut flensa
Bahkan dengan niat terbaik, mudah membuat kesalahan saat mengencangkan baut flensa. Berikut adalah beberapa yang umum untuk diwaspadai:
Menggunakan kunci pas torsi yang salah
Menggunakan kunci pas torsi yang tidak akurat atau tidak tepat dapat menyebabkan torsi baut yang salah. Pastikan Anda menggunakan kunci pas torsi yang dikalibrasi yang cocok untuk ukuran dan jenis baut yang bekerja dengan Anda.
Tidak mengikuti urutan torsi
Saat mengencangkan beberapa baut pada flensa, penting untuk mengikuti urutan torsi tertentu. Ini membantu memastikan bahwa gaya penjepit didistribusikan secara merata di sekitar flensa. Gagal mengikuti urutan yang benar dapat mengakibatkan distribusi tegangan yang tidak merata dan potensi kebocoran.
Menghadap pelumasan
Melumasi benang baut dan permukaan kontak antara mur dan flensa dapat secara signifikan mempengaruhi kebutuhan torsi. Menggunakan pelumas yang salah atau tidak pelumas sama sekali dapat menyebabkan nilai torsi yang tidak konsisten.
Memastikan torsi baut flensa yang tepat
Untuk memastikan bahwa baut flensa Anda dikencangkan ke torsi yang benar, berikut adalah beberapa praktik terbaik:
Latih staf Anda
Pastikan personel instalasi dan pemeliharaan Anda dilatih dengan benar dalam prosedur torsi flensa baut. Mereka harus memahami pentingnya torsi, cara menghitungnya, dan bagaimana menggunakan alat yang tepat.
Gunakan alat berkualitas
Investasikan dalam kunci pas torsi berkualitas tinggi dan alat lain untuk mengencangkan baut. Kalibrasi alat ini secara teratur untuk memastikan akurasi.
Mendokumentasikan semuanya
Simpan catatan terperinci dari nilai torsi yang digunakan untuk setiap koneksi flensa, termasuk ukuran baut, kelas, dan tanggal pemasangan. Dokumentasi ini dapat berguna untuk pemeliharaan dan inspeksi di masa depan.
Kesimpulan

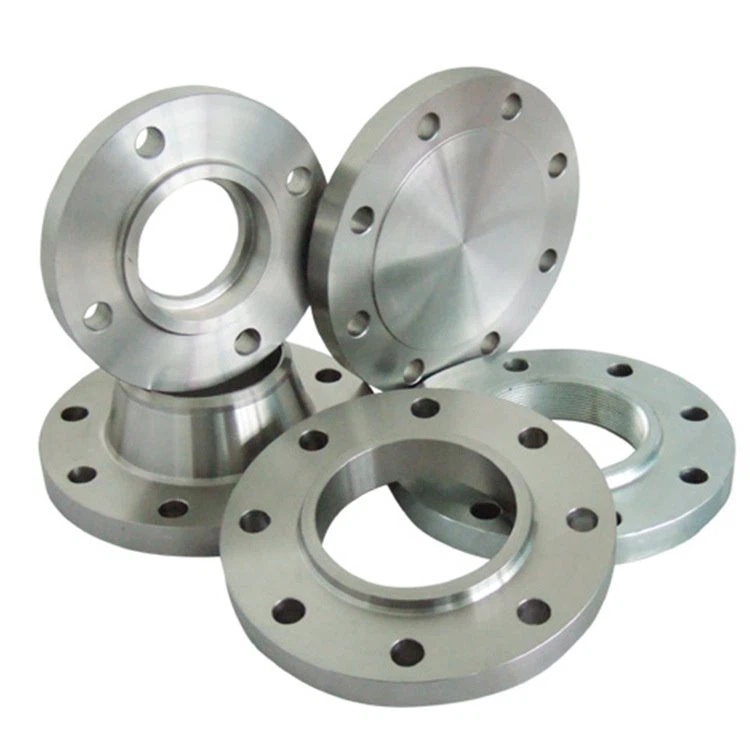

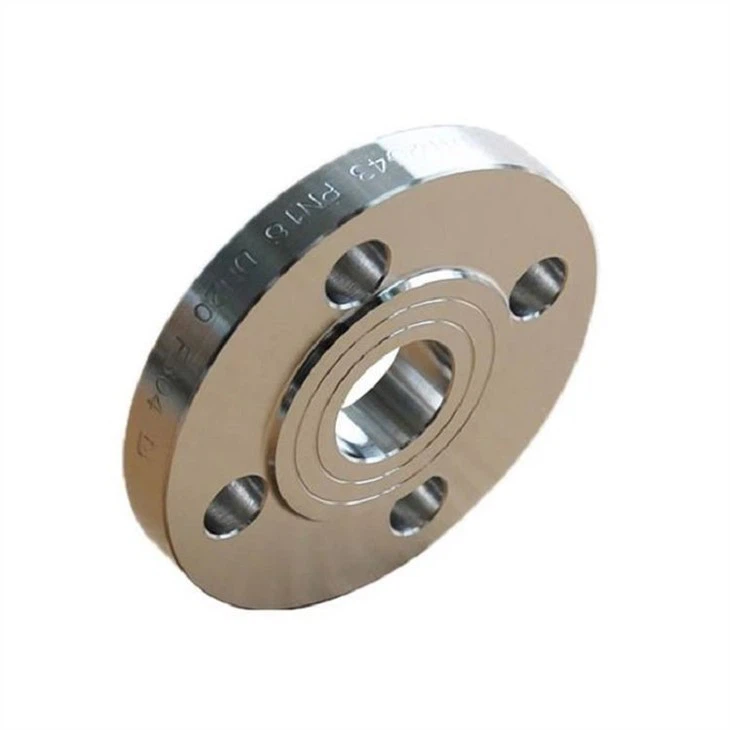

Sebagai pemasok flensa, saya tahu bahwa mendapatkan persyaratan torsi untuk flensa baut yang tepat sangat penting untuk keberhasilan proyek apa pun. Apakah Anda bekerja denganFlensa baja karbon palsuatauFlensa stainless steel palsu, Memahami faktor -faktor yang mempengaruhi torsi, cara menghitungnya, dan kesalahan umum untuk dihindari dapat menghemat waktu, uang, dan sakit kepala Anda dalam jangka panjang.
Jika Anda berada di pasar untuk flensa berkualitas tinggi dan membutuhkan bantuan dengan perhitungan torsi atau saran instalasi, jangan ragu untuk menjangkau. Kami di sini untuk membantu Anda membuat pilihan yang tepat untuk proyek Anda.
Referensi
- ASME B16.5, "Pipa Flensa dan Fiting Flanged: NPS 1/2 hingga NPS 24 Metrik/Inch Standar"
- ASME B16.47, "Flensa Baja berdiameter besar: NP 26 hingga NPS 60"
- ISO 7005, "Flensa Baja"
