Katup Kupu-Kupu

Bagian katup kupu-kupu

Berikut ini adalah komponen utama dari katup kupu-kupu:

 Badan Katup

Badan katup dipasang di antara flensa pipa - jenis sambungan ujung yang paling umum adalah flensa, lug ganda, dan wafer.

 Cakram

Yang terhubung ke badan katup adalah cakram katup, yang berfungsi sebagai gerbang untuk mencegah atau membatasi aliran fluida; itu dapat dianggap setara dengan pelat gerbang di katup gerbang, atau bola di katup bola. Cakram biasanya dibor untuk menampung batang atau poros katup. Ada banyak variasi dalam desain cakram, orientasi, dan material untuk meningkatkan aliran, penyegelan, dan/atau torsi pengoperasian.

 Kursi

Badan katup bagian dalam dilapisi dengan elastomer kuat atau segel logam-anti bocor yang menahan cakram dalam posisi tertutup agar dapat menutup sepenuhnya. Pengisi baja tahan karat yang dilas dan kursi-satu bagian-yang diselesaikan secara mikro memastikan permukaan kursi tahan terhadap korosi- dan erosi-.

 Tangkai

Poros katup, biasa juga disebut batang katup, adalah komponen yang menghubungkan cakram katup ke aktuator dan meneruskan torsi melalui dirinya sendiri.

 segel

Segel terdapat pada beberapa antarmuka di dalam katup untuk memastikan segel yang rapat selama pengoperasian atau untuk mengisolasi media proses dari komponen internal katup untuk desain yang lebih fleksibel dan{0}}hemat biaya.

Penyegelan permukaan dudukan katup dipastikan dengan cincin penyegel elastis berbentuk T-yang terus menerus, yang dipasang pada pinggiran cakram katup dengan cincin cadangan untuk mencegah cincin penyegel menggelinding. Dalam posisi tertutup, cincin penyegel ditekan ke permukaan dudukan katup, memberikan segel yang rapat di ujung hulu dan hilir. Dalam posisi terbuka, cincin penyegel benar-benar bebas tekanan-karena desain eksentrik ganda. Dengan menghilangkan interaksi antara media proses dan batang/poros katup, sistem penyegelan poros cincin-O-multi memastikan penyegelan bebas perawatan-sepanjang masa pakai katup. Selain itu, terdapat komponen yang lebih kecil dan lebih umum seperti bushing, bantalan, dan pengencang yang juga merupakan bagian dari konstruksi sebagian besar katup lainnya. Detail beberapa komponen di sisi penggerak, seperti handle, tuas, girboks, dan handwheel, dibahas di bagian penggerak.

Prinsip kerja katup kupu-kupu

Struktur katup kupu-kupu relatif sederhana, dan aliran fluida dikendalikan oleh putaran cakram katup. Pada posisi tertutup, piringan katup menutup lubang katup, sedangkan pada posisi terbuka, piringan katup tegak lurus terhadap arah aliran sehingga memungkinkan terjadinya aliran. Katup kupu-kupu biasanya menyediakan aliran dua arah dan kemampuan mematikan. Namun, lubangnya tidak penuh, sehingga tidak cocok untuk dipigging atau diseka. Bahan bodi utamanya adalah besi ulet, dan permukaan bagian dalam dan luar dilapisi dengan lapisan bubuk epoksi. Tergantung pada persyaratan dan spesifikasi aplikasi spesifik, katup biasanya dioperasikan dengan roda tangan, roda gigi, atau aktuator, atau kombinasi keduanya. Kami akan membahas metode driver nanti di artikel ini.

Aplikasi katup kupu-kupu

Mereka banyak digunakan di berbagai media proses dan industri, terutama penyediaan air, pengumpulan dan distribusi, serta stasiun pompa, dan memiliki beragam kasus penggunaan, terutama dalam isolasi aliran.

Tipe Katup Kupu-Kupu

Ada dua topik utama ketika membahas jenis katup kupu-kupu: badan katup dan offset batang. Badan katup mengacu pada metode sambungan antara badan katup dan pipa, dan offset batang katup mengacu pada apakah batang katup melewati bagian tengah cakram katup atau diimbangi.

Tipe bodi katup kupu-kupu adalah:

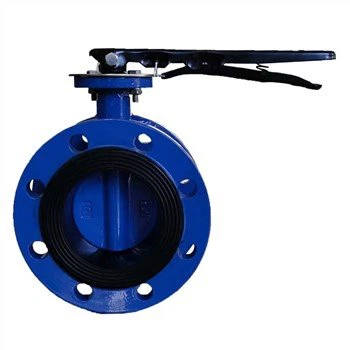

 Flensa ganda

Desain ini biasanya digunakan pada katup kupu-kupu yang lebih besar.  Wafer: Desain paling-hemat biaya; terjepit di antara dua flensa pipa.

 Flensa tunggal

Desain ini dipasang pada kedua sisi pipa menggunakan baut dan mur yang melewati lubang katup.

 Gaya lug

Desain ini memiliki sisipan berulir dan menggunakan baut untuk memasang flensa pipa ke setiap sisi. Cocok untuk melepas pipa dari satu sisi tanpa mempengaruhi sisi lainnya.

 Tanpa flensa

Seperti tipe wafer, desain ini diapit di antara dua flensa pipa.

 Ujung pengelasan pantat

Disiapkan untuk pengelasan langsung ke pipa.

 Bagian berbentuk U-

Juga terjepit di antara flensa pipa, cocok untuk layanan-of-jalur.
